Почему полоса из нержавеющей стали выделяется в современном производстве

Полоса из нержавеющей стали представляет собой плоский стальной прокат, производимый узкой ширины и точной толщины, обычно поставляемый в рулонах для промышленной обработки в больших объемах. Он используется в самых разных отраслях промышленности — от автомобилестроения и аэрокосмической промышленности до производства медицинских приборов, оборудования для пищевой промышленности, электроники и точного машиностроения. Несмотря на то, что полоса из нержавеющей стали является одним из наиболее широко используемых материалов в производстве, многие менеджеры по закупкам и инженеры недооценивают, сколько эксплуатационных и эксплуатационных преимуществ дает полоса из нержавеющей стали, помимо ее хорошо известной коррозионной стойкости. В этой статье рассматриваются семь наиболее убедительных и часто упускаемых из виду преимуществ, которые делают полосу из нержавеющей стали стратегически лучшим выбором материала для производственных операций любого масштаба.

Исключительная коррозионная стойкость в суровых условиях

Самым основополагающим преимуществом полосы из нержавеющей стали является ее исключительная устойчивость к коррозии, но глубина этого преимущества выходит далеко за рамки предотвращения ржавчины на уровне поверхности. Нержавеющая сталь обязана своей коррозионной стойкостью пассивному слою оксида хрома, который естественным образом образуется на ее поверхности под воздействием кислорода. Этот самовосстанавливающийся слой, который восстанавливается даже после незначительного повреждения поверхности, защищает металл от химического воздействия, влаги, кислотного воздействия и окисления без необходимости нанесения покрытий, гальванических покрытий или постоянной обработки поверхности.

Для производителей, работающих в сложных условиях, выбранная марка полосы из нержавеющей стали определяет точный уровень доступной защиты. Марка 304 — это наиболее часто используемая аустенитная нержавеющая сталь, обеспечивающая надежную коррозионную стойкость в общепромышленных применениях и при контакте с пищевыми продуктами. Марка 316, включающая молибден, обеспечивает улучшенную защиту от точечной и щелевой коррозии, вызванной хлоридами, что делает его предпочтительным материалом для морской среды, фармацевтического оборудования и линий химической обработки. Марка 430, ферритная нержавеющая сталь, хорошо работает в умеренно агрессивных средах при более низкой стоимости.

Эта присущая им коррозионная стойкость напрямую снижает затраты на техническое обслуживание, устраняет необходимость в защитных покрытиях, которые могут ухудшить или загрязнить продукцию, и значительно продлевает срок службы изготовленных компонентов — часто до десятилетий, а не лет.

Жесткие допуски на размеры, повышающие точность изготовления

Одним из наиболее практически ценных, но часто упускаемых из виду преимуществ полосы из нержавеющей стали является ее доступность с чрезвычайно жесткими размерными допусками. В отличие от листовой продукции, полосу из нержавеющей стали подвергают холодной прокатке до точной толщины и ширины, что делает ее хорошо подходящей для применений, где постоянство размеров имеет решающее значение для производительности детали и подгонки сборки.

При высокоскоростной штамповке, прогрессивной штамповке и процессах профилирования даже незначительное изменение толщины рулона может привести к износу инструмента, несоответствию размеров готовых деталей и увеличению процента брака. Полоса из нержавеющей стали, изготовленная с жесткими допусками — часто в пределах ±0,001 дюйма или меньше — сводит к минимуму эти переменные, повышая производительность при первом проходе и снижая затраты на последующий контроль качества и доработку.

Для производителей медицинского оборудования, производящих хирургические инструменты, компоненты имплантатов или диагностическое оборудование, точность размеров — это не просто производственное предпочтение — это нормативное требование. Способность ленты из нержавеющей стали надежно соответствовать этим спецификациям, партия за партией, делает ее незаменимым материалом в секторах, где важна точность.

Превосходное соотношение прочности и веса для облегченной конструкции

Полоса из нержавеющей стали обеспечивает впечатляющее соотношение прочности и веса, что позволяет инженерам проектировать более легкие компоненты без ущерба для структурной целостности. Это особенно ценно в отраслях, где снижение веса напрямую приводит к повышению производительности или операционной экономии, например, в автомобилестроении, производстве компонентов аэрокосмической промышленности и портативных медицинских устройств.

Аустенитные марки, такие как 301 и 304, можно подвергать нагартовке во время холодной прокатки для достижения значительно более высокой прочности на разрыв, чем в отожженном состоянии, что позволяет использовать более тонкие сорта, которые по-прежнему соответствуют требованиям по несущей способности. Мартенситные марки, такие как 410 и 420, обеспечивают еще более высокий уровень твердости после термообработки, что делает их пригодными для изготовления режущих инструментов, пружин и износостойких компонентов, где важны прочность и малая масса.

Выдающаяся производительность при экстремальных температурах

Во многих производственных условиях компоненты подвергаются воздействию температур, которые могут привести к разрушению или повреждению альтернативных материалов. Полоса из нержавеющей стали сохраняет свою структурную целостность, стабильность размеров и коррозионную стойкость в удивительно широком диапазоне температур — от криогенных условий до длительного воздействия высоких температур — что делает ее одним из немногих материалов, которые надежно работают в обоих экстремальных температурных режимах.

Высокотемпературные применения

Аустенитные марки, такие как 309 и 310, специально разработаны для работы при высоких температурах, сохраняя свою стойкость к окислению и механические свойства при температурах до 1100°C (2012°F). Это делает их незаменимыми для компонентов печей, теплообменников, вытяжных систем и деталей промышленных печей, где стандартная углеродистая сталь быстро окаливается, деформируется или выходит из строя.

Криогенные применения

На противоположном конце спектра полоса из аустенитной нержавеющей стали остается пластичной и ударостойкой при криогенных температурах, когда другие металлы становятся хрупкими и склонными к разрушению. Это свойство имеет решающее значение для производителей компонентов, используемых в системах сжиженного природного газа (СПГ), аэрокосмических топливных системах и научно-исследовательском оборудовании, работающем вблизи абсолютного нуля.

Отличная формуемость и совместимость с высокоскоростной обработкой

Распространенным заблуждением является то, что с нержавеющей сталью труднее работать по сравнению с мягкой сталью или алюминием. Однако в виде полосы нержавеющая сталь хорошо подходит для широкого спектра операций высокоскоростной обработки металлов давлением, при условии, что для предполагаемого процесса выбрана правильная марка и отпуск. Это преимущество формуемости напрямую влияет на эффективность производства и долговечность оснастки.

Отожженные аустенитные марки, такие как 304 и 316, демонстрируют превосходные характеристики глубокой вытяжки и растягивания, что делает их пригодными для изготовления сложных форм в одной последовательной последовательности штампов. Ферритные марки, такие как 430, обеспечивают хорошую формуемость с меньшей упругостью, чем аустенитные марки, что может упростить конструкцию оснастки для гнутых или прокатанных профилей.

Полоса из нержавеющей стали в рулонах также идеально подходит для штамповочных прессов, линий профилирования и автоматических винтовых станков, которые выигрывают от непрерывной подачи однородного, предварительно отмеренного материала. Формат рулонов сокращает время обработки материалов, сводит к минимуму перерывы в подаче и поддерживает принципы экономичного производства, обеспечивая непрерывные производственные потоки с минимальным вмешательством оператора.

Гигиенические свойства, соответствующие строгим отраслевым стандартам

В отраслях, где чистота и предотвращение загрязнения не подлежат обсуждению, полоса из нержавеющей стали обеспечивает сочетание поверхностных свойств, с которыми не может сравниться ни один другой широко доступный металл. Его непористая поверхность, устойчивость к бактериальной адгезии и совместимость с агрессивными чистящими средствами и методами стерилизации делают его предпочтительным материалом в пищевой промышленности, фармацевтическом производстве, производстве напитков и производстве медицинского оборудования.

• Нереактивная поверхность: Нержавеющая сталь не выделяет химикаты в пищевые или фармацевтические продукты, обеспечивая соответствие требованиям FDA, правилам ЕС о контакте с пищевыми продуктами и стандартам cGMP (действующей надлежащей производственной практики).
• Легко чистить и стерилизовать: Гладкая, непористая поверхность противостоит образованию биопленки и может выдерживать многократную паровую стерилизацию, химическую дезинфекцию и промывку под высоким давлением без разрушения.
• Никаких поверхностных покрытий не требуется: В отличие от углеродистой стали или алюминия, нержавеющая сталь не требует краски, анодирования или защитных покрытий, которые могут отслаиваться, скалываться или загрязнять гигиеническую среду.
• Соответствует принципам HACCP: Поверхности из нержавеющей стали поддерживают анализ опасностей и протоколы критических контрольных точек в производстве продуктов питания, обеспечивая поверхности, которые легко осматриваются, очищаются и проверяются на отсутствие загрязнений.

Эти гигиенические свойства снижают нормативную нагрузку на производителей, упрощают соблюдение требований аудита и минимизируют риск дорогостоящего отзыва продукции или случаев загрязнения, которые могут серьезно подорвать репутацию бренда и доходы.

Долгосрочная экономическая эффективность, несмотря на более высокие первоначальные затраты на материалы

Одним из наиболее стратегически важных преимуществ полос из нержавеющей стали (которое чаще всего игнорируют при выборе материала) является долгосрочная совокупная стоимость владения. Хотя во многих случаях нержавеющая сталь имеет более высокую закупочную цену за килограмм, чем углеродистая сталь или алюминий, ее превосходная долговечность, минимальные требования к техническому обслуживанию и увеличенный срок службы делают ее значительно более рентабельной в течение всего жизненного цикла изготовленного компонента или производственной системы.

Рассмотрим производителя, производящего конвейерные компоненты для линии пищевой промышленности. Компоненты из углеродистой стали могут потребовать покраски, регулярной обработки от ржавчины и замены каждые три-пять лет при ежедневной промывке. Эквивалентные компоненты из полос из нержавеющей стали не требуют покрытия, устойчивы к коррозии в течение неопределенного времени в тех же условиях и могут оставаться в эксплуатации в течение пятнадцати-двадцати лет при условии лишь базовой очистки. Когда в расчет принимаются затраты на замену, время простоя производства во время технического обслуживания, трудозатраты на обработку поверхности и затраты на соблюдение нормативных требований, нержавеющая сталь часто обеспечивает более низкую общую стоимость, несмотря на более высокую цену на сырье.

• Сниженная частота технического обслуживания: Компоненты, изготовленные из полос нержавеющей стали, требуют значительно меньшего планового обслуживания, чем компоненты, изготовленные из альтернативных металлов с покрытием или гальванопокрытием.
• Более низкие проценты брака в производстве: Постоянные допуски на размеры полос из нержавеющей стали уменьшают количество дефектных деталей и отходов материала при крупномасштабных операциях штамповки или формовки.
• Высокая остаточная и перерабатывающая ценность: Нержавеющая сталь является одним из наиболее поддающихся вторичной переработке материалов в производстве: на многих рынках уровень переработки превышает 90%. Отработанный лом сохраняет значительную ценность, частично компенсируя первоначальную стоимость материала.
• Избежание затрат на покрытие и обработку: Устранение необходимости в цинковании, покраске или гальваническом покрытии устраняет весь этап обработки и связанные с ним накладные расходы на рабочую силу, материалы и контроль качества.
• Увеличенный срок службы инструмента: Когда полоса поставляется с одинаковой твердостью и чистотой поверхности, износ инструментов при штамповке и формовке становится более предсказуемым, что продлевает срок службы матрицы и сокращает время незапланированных простоев.

Для производственных операций, ориентированных на качество, надежность и соответствие нормативным требованиям, полоса из нержавеющей стали — это не просто выбор материала — это стратегическая инвестиция, которая приносит дивиденды на протяжении всего жизненного цикла производства и продукта. Сочетание физических характеристик, универсальности обработки, гигиенических свойств и долгосрочной экономической ценности делает его одним из наиболее универсальных и надежных материалов, доступных современным производителям практически во всех отраслях промышленности.

Что такое полосы из нержавеющей стали 202?

Полосы из нержавеющей стали 202 представляют собой разновидность аустенитной нержавеющей стали, широко используемую в различных отраслях промышленности. Эти полосы, известные своей высокой коррозионной стойкостью, долговечностью и экономичностью, состоят в основном из железа, хрома и никеля, с содержанием марганца выше, чем в других аустенитных сталях, таких как 304. Они обычно поставляются в рулонах, листах и ​​полосах для удовлетворения потребностей в производстве, строительстве и декоративных целях.

Производители отдают предпочтение полосам из нержавеющей стали 202 за сбалансированное сочетание механической прочности и эстетической привлекательности. Эти полосы легко поддаются обработке, резке и сварке, сохраняя при этом устойчивость к окислению и износу.

Каковы основные свойства полос из нержавеющей стали 202?

Понимание физических и химических свойств необходимо для выбора подходящей нержавеющей стали для конкретных применений.

Коррозионная стойкость

Полоски из нержавеющей стали 202 обладают умеренной коррозионной стойкостью и подходят для внутренних помещений, бытовой техники и декоративных компонентов. Хотя они и не так устойчивы, как нержавеющая сталь 304, в условиях высокой солености, их характеристики достаточны для общего использования.

Механическая прочность

Эти полосы известны хорошей прочностью на разрыв и твердостью, что делает их идеальными для конструкционных применений, элементов усиления и деталей, требующих долговечности.

Формируемость и свариваемость

Нержавеющую сталь 202 можно легко формовать в полосы, согнуть, штамповать или сваривать, что обеспечивает гибкость в проектировании и производстве. Это делает их широко применимыми в таких отраслях, как автомобилестроение, производство кухонной посуды и строительство.

Каковы общие применения полос из нержавеющей стали 202?

Благодаря сочетанию прочности, долговечности и умеренной коррозионной стойкости полосы из нержавеющей стали 202 используются во многих отраслях:

• Строительство: кровля, перила, поручни и опоры конструкции.
• Автомобильная промышленность: отделка салона, компоненты и внутреннее оснащение.
• Кухонная посуда и бытовая техника: мойки, шкафы и декоративные панели.
• Промышленное оборудование: воздуховоды, кронштейны и защитные кожухи.

Чем 202 отличается от других марок нержавеющей стали?

Сравнение помогает покупателям выбрать правильный материал для своих целей:

Каковы процессы производства полос из нержавеющей стали 202?

Качество и характеристики полос из нержавеющей стали 202 зависят от производственного процесса. Типичные шаги включают в себя:

• Горячая прокатка для формирования базовой формы и достижения однородной толщины.
• Холодная прокатка для улучшения качества поверхности, прочности и точности размеров.
• Отжиг для снятия внутренних напряжений и повышения пластичности.
• Обработка поверхности, такая как травление или полировка, для удаления оксидов и повышения коррозионной стойкости.

Как правильно выбрать полосу из нержавеющей стали 202?

Выбор зависит от требований применения, включая толщину, ширину, качество поверхности и механические свойства. Учитывайте следующие факторы:

• Условия применения (в помещении или на открытом воздухе, воздействие влаги).
• Механическая прочность, необходимая для конкретного использования.
• Отделка поверхности необходима для эстетических или функциональных целей.
• Бюджетные ограничения по сравнению с нержавеющими сталями более высокого качества.

Каковы преимущества использования полос из нержавеющей стали 202?

Использование полос из нержавеющей стали 202 дает множество преимуществ:

• Экономичная альтернатива высококачественным нержавеющим сталям.
• Хорошая коррозионная стойкость для многих применений внутри помещений.
• Высокая прочность и долговечность.
• Легко изготавливается, режется и сваривается для универсального использования.
• Привлекательная отделка поверхности для декоративных или архитектурных целей.

Вывод: являются ли полосы из нержавеющей стали 202 правильным выбором для вашего проекта?

202 полоски из нержавеющей стали являются отличным выбором для внутреннего и декоративного применения, где требуется умеренная коррозионная стойкость, механическая прочность и экономическая эффективность. Хотя нержавеющая сталь более высокого качества может потребоваться для экстремальных условий эксплуатации, 202 предлагает идеальный баланс производительности, универсальности и доступности для промышленного, архитектурного и потребительского применения.

Что делает полосу из нержавеющей стали 301 подходящей для пружинных применений?

Среди аустенитных марок нержавеющей стали, используемых для изготовления прецизионных полос, 301 выделяется как предпочтительный материал для изготовления пружин в чрезвычайно широком спектре отраслей промышленности. Основная причина заключается в сочетании свойств, которые редко встречаются в одном сплаве: способность достигать очень высокой прочности на разрыв посредством холодной обработки, превосходная коррозионная стойкость без термообработки, хорошая формуемость в отожженном состоянии перед холодной прокаткой до окончательного отпуска, а также постоянные механические свойства, которые можно точно указать и поддерживать в пределах жестких допусков для всех производственных рулонов. Для проектировщиков пружин и инженеров по материалам эти характеристики напрямую влияют на надежную и предсказуемую работу пружины в условиях многоцикловой усталости — именно то, что требуется при проектировании пружин.

Предпочтение производителей пружин полос из нержавеющей стали 301 конкурирующим материалам, включая 302, 304, 17-7 PH и углеродистые пружинные стали, не является произвольным. Каждая альтернатива имеет определенные ограничения, которые 301 устраняет для широкого класса пружинных приложений. Углеродистые пружинные стали обладают высокой прочностью, но требуют защитных покрытий в агрессивных средах и не поддаются сварке без осторожных мер предосторожности. Марка 304, хотя и широко доступна, нагартывается медленнее, чем марка 301, и поэтому не может достичь того же уровня прочности на разрыв при эквивалентных коэффициентах холодного обжатия. Марка 17-7 PH обеспечивает исключительную прочность, но требует дисперсионно-твердеющей термообработки после формования, что усложняет процесс и увеличивает стоимость. Марка 301 занимает самое выгодное положение с практической точки зрения: высокая прочность, достижимая только за счет холодной прокатки, достаточная коррозионная стойкость для большинства условий эксплуатации пружин и отсутствие необходимости термической обработки после формования для стандартных видов пружин.

Химический состав нержавеющей стали 301 и его влияние на свойства пружин

Особый химический состав нержавеющей стали марки 301 обеспечивает ее исключительную реакцию на деформационное упрочнение — основное свойство, которое делает ее ценной для производства пружинных полос. Понимание состава и того, чем он отличается от соседних марок, объясняет, почему 301 ведет себя так же во время холодной прокатки и пружинной штамповки.

Критическая разница в составе между 301 и 304 заключается в более низком содержании никеля в 301 — от 6,0 до 8,0% по сравнению с 8,0 до 10,5% в 304. Такое пониженное содержание никеля делает аустенитную фазу 301 менее стабильной, а это означает, что при холодной прокатке материала часть аустенита превращается в мартенсит — твердую магнитную фазу, которая резко увеличивает прочность сплава. Это мартенситное превращение, вызванное деформацией, представляет собой механизм, который позволяет полосе из нержавеющей стали 301 достигать предела прочности на разрыв значительно выше 2000 МПа в полностью закаленном состоянии только за счет холодной прокатки без какой-либо термообработки. Более высокий припуск углерода в 301 (до 0,15% по сравнению с 0,08% в 304) обеспечивает дополнительное упрочнение твердого раствора, что дополнительно способствует высокой прочности, достижимой при твердых закалках. Эта комбинация — меньшее количество никеля, способствующее мартенситному превращению, и более высокое упрочнение раствором с добавлением углерода — делает сталь 301 уникально подходящей для производства пружинных полос среди обычных аустенитных марок.

Обозначение отпуска и механические свойства пружинной ленты 301

Полоса из нержавеющей стали 301 для пружины Применение поставляется в определенной серии холоднокатаных состояний отпуска, каждый из которых представляет собой постепенно более высокую степень холодного обжатия по сравнению с отожженным состоянием и, соответственно, более высокий уровень прочности на разрыв, предела текучести и твердости. Выбор правильного закалки является основным решением при выборе ленты 301 для применения в пружинах, поскольку он определяет, можно ли формовать материал без растрескивания и обеспечивает ли он требуемое усилие пружины и усталостную долговечность при эксплуатации.

• Отожженный (мягкий): Полностью размягченное состояние после отжига в растворе. Предел прочности при растяжении примерно 515–690 МПа, отличная пластичность при удлинении 40–60%. Используется для компонентов, требующих обширной формовки до того, как будет придана пружинящая функция, или в качестве сырья для дальнейшей холодной прокатки. Не используется непосредственно в качестве пружинного материала из-за недостаточного предела текучести и упругого восстановления.
• 1/4 сложно: Легкое холодное восстановление после отжига. Предел прочности примерно 860–1000 МПа, предел текучести не менее 515 МПа, удлинение 25–35%. Подходит для пружин, требующих легкой формовки и умеренных усилий пружины — плоских пружин, зажимов и стопорных колец для легких условий эксплуатации, где требуются большие радиусы изгиба.
• 1/2 Сложно: Промежуточная холодовая редукция. Предел прочности при растяжении примерно 1035–1200 МПа, предел текучести не менее 760 МПа, относительное удлинение 10–18%. Наиболее широко используемый отпуск для общего применения пружинных лент, сочетающий в себе достижимую прочность с достаточной остаточной пластичностью для операций навивки, изгиба и штамповки, используемых при формовании пружин.
• 3/4 Сложно: Более высокая степень снижения холода. Предел прочности при растяжении примерно 1205–1380 МПа, предел текучести не менее 1035 МПа, удлинение 5–10%. Используется для пружин, требующих более высокой несущей способности, где сложность формовки ограничена — в основном для плоских пружин, волновых пружин и штампованных пружинных компонентов с простой геометрией.
• Полный Хард: Максимальная стандартная холодная редукция. Предел прочности примерно 1275–1550 МПа и выше, предел текучести не менее 1275 МПа, удлинение 2–6%. Используется для пружин максимальной прочности, где формовка минимальна — заготовки с прокладками, прецизионные плоские пружины и компоненты, вырезанные или слегка сформированные из полосы. Полностью твердая полоса имеет ограниченную пластичность и трескается при резких изгибах или сложных операциях формовки.

Проектировщикам пружин следует учитывать, что взаимосвязь между отпуском и формуемостью обратно пропорциональна: каждое увеличение прочности, полученное в результате холодной прокатки, представляет собой соответствующее снижение способности материала формоваться без растрескивания. Практическое руководство для большинства операций формовки пружин состоит в том, чтобы использовать самый мягкий отпуск, который обеспечит необходимое усилие пружины после формовки, что означает понимание того, какую работу, упрочняющую операцию формования, придаст полосе в дополнение к уровню холоднокатаного отпуска, уже присутствующему во входящем материале.

Усталостные характеристики полосы 301 при использовании пружин с большим циклом работы

Усталость пружины — прогрессирующее накопление повреждений, которое приводит к возникновению и распространению трещин при повторяющихся циклах нагрузки и разгрузки — является основным видом разрушения пружин в динамических условиях эксплуатации и является критерием, который наиболее фундаментально различает марки материалов пружин в сложных условиях эксплуатации. Усталостные характеристики полосы из нержавеющей стали 301 зависят от качества ее поверхности, прочности на разрыв, состояния остаточного напряжения, а также наличия или отсутствия поверхностных дефектов, которые действуют как места зарождения трещин.

Предел выносливости нержавеющей стали 301 в наклепанном состоянии — амплитуда напряжения, ниже которой усталостное разрушение не происходит в течение определенного количества циклов, обычно от 10⁷ до 10⁸ циклов, — составляет примерно от 40 до 50% от предела прочности на разрыв. Для полутвердой полосы 301 с пределом прочности 1100 МПа это соответствует пределу выносливости примерно от 440 до 550 МПа — значительный диапазон рабочих напряжений, который делает полосу 301 конкурентоспособной с углеродистыми пружинными сталями в конструкциях с ограниченной усталостью, обеспечивая при этом преимущество в коррозионной стойкости, которое углеродистые стали не могут обеспечить без покрытия.

Качество поверхности является единственным наиболее важным фактором в увеличении усталостной долговечности пружинной ленты 301. Дефекты поверхности — царапины, ямки, швы, включения, разрушающие поверхность, — действуют как концентраторы напряжений, которые инициируют усталостные трещины при уровнях напряжения, значительно ниже предела выносливости гладкого образца. Полоса пружинного качества 301 поставляется с блестящей отожженной поверхностью или поверхностью 2B и проверяется на соответствие стандартам дефектов поверхности, которые сводят к минимуму наличие любых особенностей, которые могут вызвать преждевременный усталостный разрушение. Четкое указание требований к шероховатости и качеству поверхности при выборе ленты 301 для пружин с большим циклом работы так же важно, как и определение допусков на отпуск и размеры.

Коррозионная стойкость полосы 301 в условиях эксплуатации весной

Коррозионная стойкость полос из нержавеющей стали 301 является одной из двух основных причин, по которым во многих пружинных применениях они предпочтительнее углеродистых пружинных сталей, а второй причиной является отсутствие необходимой термообработки после формования. В отожженном состоянии сталь 301 обеспечивает коррозионную стойкость, сравнимую с нержавеющей сталью 304, с пассивной пленкой оксида хрома, которая защищает поверхность от окисления и воздействия мягких кислот, щелочей и атмосферной влаги. В наклепанном состоянии некоторое снижение коррозионной стойкости происходит в областях, где образовался мартенсит, вызванный деформацией, поскольку мартенсит несколько более подвержен коррозии, чем аустенит, а внутренние напряжения, связанные с трансформированными зонами, могут способствовать коррозионному растрескиванию под напряжением (КРН) в определенных агрессивных средах.

Для большинства условий эксплуатации пружин — атмосферного воздействия, контакта с мягкими чистящими растворами, промышленных помещений внутри помещений, применения в контакте с пищевыми продуктами и электронных сборок — пружинная полоса из нержавеющей стали 301 обеспечивает полностью адекватную защиту от коррозии без дополнительного покрытия. В высокоагрессивных средах (морская среда с высоким содержанием хлоридов, контакт с сильными восстановительными кислотами или высокотемпературными окислительными условиями) коррозионная стойкость 301 может быть недостаточной, и следует оценить альтернативные материалы, такие как нержавеющая сталь 316, марки Hastelloy или 17-7 PH в дисперсионно-твердеющем состоянии. Склонность холоднодеформированного 301 к коррозионному растрескиванию под напряжением в хлоридных средах при повышенных температурах является особой проблемой, которую следует решить посредством испытаний материала или обзора литературы, прежде чем выбирать ленту 301 для пружин, работающих в теплых, содержащих хлорид средах.

Формование пружин из полосы нержавеющей стали 301: основные аспекты процесса

Формовка ленты 301 в пружинные компоненты требует внимания к нескольким факторам, специфичным для процесса, которые отличаются от формовки более мягких марок нержавеющей или углеродистой стали. Эти соображения влияют на конструкцию оснастки, настройку пресса и качество готового компонента пружины.

Компенсация пружинистости

Высокопрочная холоднодеформированная полоса 301 демонстрирует значительную упругость при изгибе или формовании — упругое восстановление, которое происходит при сбросе формовочного давления. Угол упругого возврата увеличивается с увеличением предела текучести, а это означает, что пружинение полностью твердого материала 301 на градус изгиба значительно больше, чем у твердого материала на 1/4. Инструменты для формования пружинных лент 301 должны компенсировать это пружинение за счет перегиба до степени, определяемой состоянием материала, радиусом изгиба и толщиной - обычно требуется дополнительный угол изгиба на 10–30% сверх целевого конечного угла. Неучет пружинящего возврата приводит к тому, что пружины имеют неправильную геометрию и нагрузочные характеристики, выходящие за пределы технических характеристик. Эмпирические данные по упругому возврату при пробных изгибах на реальной партии обрабатываемой полосы более надежны, чем теоретические расчеты для постановки высокоточных операций формовки пружин.

Требования к минимальному радиусу изгиба

Минимальный радиус изгиба, достижимый без образования трещин в полосе 301, является прямой функцией отпуска: снижение пластичности с увеличением холодной обработки означает, что более твердые виды требуют большего минимального радиуса изгиба. Как правило, твердую сталь 301 на 1/4 можно согнуть до радиуса, примерно равного 0,5 толщины полосы (0,5T) в поперечном направлении без образования трещин; 1/2 жесткого требует примерно 1,0Т; 3/4 жесткий примерно 2,0Т; и полный жесткий примерно от 3,0 до 4,0 Т. Для изгиба параллельно направлению прокатки (продольный изгиб) обычно требуется на 50–100% больший радиус, чем для поперечного изгиба при том же состоянии, поскольку текстура прокатки полосы делает ее более склонной к растрескиванию при изгибе в направлении удлинения. Конструкции пружин, в которых предусмотрены малые радиусы изгиба, должны быть проверены на соответствие минимальному радиусу изгиба указанного состояния, прежде чем приступать к изготовлению оснастки.

Применение в промышленности, где пружинная лента из нержавеющей стали 301 является стандартной спецификацией

Сочетание свойств, предлагаемых полосой из нержавеющей стали 301, сделало ее стандартным пружинным материалом в широком спектре отраслей и типов применения. Понимание того, где 301 чаще всего применяется, дает полезный контекст для дизайнеров пружин, оценивающих варианты материалов для новых конструкций.

• Электроника и электрические компоненты: Контакты аккумуляторов, пружины разъемов, зажимы для защиты от электромагнитных помех, приводы переключателей и пружины выталкивателей карт в бытовой электронике, телекоммуникационном оборудовании и промышленных системах управления относятся к числу наиболее объемных применений пружинной ленты 301. Сочетание электропроводности, подходящей для контактного применения, коррозионной стойкости к атмосферной влаге, точных допусков на размеры и высокого запаса упругой энергии на единицу объема делает полосу 301 незаменимой в этом секторе.
• Автомобильные компоненты: Втягивающие пружины ремней безопасности, пружины зажимов топливной системы, возвратные пружины тормозных колодок и многочисленные пружинные зажимы под капотом используют полосу 301 из-за сочетания прочности, коррозионной стойкости и способности выдерживать повышенные температуры, возникающие в моторном отсеке. Магнитные свойства холоднодеформированного проката 301, который после холодной прокатки становится частично магнитным из-за образования мартенсита, могут быть как полезными, так и проблематичными, в зависимости от конкретного применения в автомобилестроении, и их необходимо проверять на соответствие проектным требованиям.
• Медицинские приборы и инструменты: Пружины хирургических инструментов, удерживающие зажимы для одноразовых медицинских устройств и подпружиненные механизмы в диагностическом оборудовании характеризуются способностью полоски 301 очищаться, биосовместимостью при использовании без имплантатов, а также совместимостью стерилизации с автоклавированием паром и химической дезинфекцией. Для медицинского применения обычно требуется сертифицированный материал с полной документацией по отслеживаемости и соответствие соответствующим стандартам, таким как ASTM A666 для полосок 301.
• Прецизионные приборы и измерительные приборы: Мембранные пружины, элементы трубки Бурдона и прецизионные плоские пружины в манометрах, расходомерах и измерительных приборах полагаются на полосу 301, обеспечивающую постоянный модуль упругости, предсказуемую жесткость пружины и долговременную стабильность размеров. Высокое соотношение предела текучести к модулю упругости холоднодеформированной стали 301, определяющее диапазон упругости, в котором пружина может работать без постоянной установки, особенно ценится при проектировании прецизионных инструментальных пружин.
• Товары народного потребления и метизы: Зажимы для одежды, зажимы для документов, пружины для зажимов для ручек, механизмы пряжек и пружины для английских булавок представляют собой широкомасштабное применение в потребительских товарах, где сочетание прочности, коррозионной стойкости и экономической эффективности ленты 301 в коммерческом масштабе делает ее доминирующей спецификацией материала. В этих приложениях обычно используется твердая закалка от 1/4 до 1/2 со стандартными коммерческими допусками, что представляет собой самый большой объемный сегмент рынка пружинных лент 301 по тоннажу.

Поиск и спецификация полосы из нержавеющей стали 301 для производства пружин

При выборе полосы из нержавеющей стали 301 для производства пружин в спецификации должен быть указан полный набор параметров, которые вместе определяют пригодность материала для использования. Если полагаться только на обозначение марки — «нержавеющая сталь 301, 1/2 твердости», — возникает значительная двусмысленность в отношении качества поверхности, допусков на размеры, состояния кромок и требований к сертификации испытаний, что может привести к тому, что поступающий материал технически соответствует стандарту ASTM A666 или эквивалентному стандарту, но непригоден для конкретного используемого процесса производства пружины.

Ключевые элементы спецификации для заготовки полос 301 пружинного качества включают в себя: допуск по толщине (обычно от ±0,005 мм до ±0,013 мм для прецизионной пружинной заготовки, более жесткий, чем стандартные коммерческие допуски), допуск по ширине и состояние кромки (кромка с прорезью по сравнению с кромкой фрезерования, причем кромка с прорезью предпочтительна для постоянной ширины при прогрессивной штамповке), обработка поверхности (2B или яркий отжиг для максимальной усталостной стойкости и коррозионных характеристик), требования к механическим свойствам, включая минимальную прочность на разрыв, минимальный предел текучести и максимальную твердость в соответствии с ASTM. A666 или эквивалентный, а также сертификационные требования, включая сертификацию химического состава, сертификацию механических испытаний и — где это требуется для медицинских или аэрокосмических применений — полную отслеживаемость материалов для плавления и записи об обработке. Непосредственное сотрудничество с прецизионными полосовыми станами холодной прокатки или их квалифицированными дистрибьюторами вместо закупок у обычных поставщиков нержавеющей стали обычно обеспечивает более стабильное качество материала и более надежную документацию соответствия для требовательных применений в производстве пружин.

Что такое нержавеющая сталь 309S и чем она отличается от других марок?

309S — это аустенитная марка нержавеющей стали, отличающаяся высоким содержанием хрома и никеля — номинально 22–24% хрома и 12–15% никеля — в сочетании с содержанием углерода, ограниченным максимум 0,08%. Суффикс «S» в 309S обозначает низкоуглеродистый вариант семейства марок 309, что отличает его от стандартного 309 (максимум 0,20% углерода). Пониженное содержание углерода в стали 309S является важной деталью спецификации для применений, связанных с длительным воздействием повышенных температур или сварочных операций, поскольку оно сводит к минимуму риск сенсибилизации — явления, при котором карбиды хрома осаждаются на границах зерен при нагреве стали в диапазоне 425–870°C, истощая хром из соседней матрицы и снижая коррозионную стойкость.

По сравнению с повсеместно распространенными марками 304 и 316, которые доминируют в общем использовании нержавеющей стали, 309S обеспечивает существенно превосходящие характеристики при высоких температурах. В то время как 304 обычно рекомендуется для непрерывной эксплуатации примерно до 870°C, а 316 - до 925°C в окислительной атмосфере, 309S сохраняет свою стойкость к окислению и структурную целостность при непрерывной эксплуатации до 1095°C и прерывистой эксплуатации до 1150°C. Эта исключительная термостойкость в сочетании с адекватной стойкостью к водной коррозии в большинстве негалогенидных сред позиционирует 309S как высокопроизводительный конструкционный материал для требовательных термических применений, включая производство плетеных гибких шлангов и трубок в сборе, где полоса должна выдерживать как процесс формования, так и тепловую среду конечного использования.

Химический состав 309S и его роль в производительности

Каждое свойство, делающее холоднокатаную полосу 309S подходящей для изготовления оплеточных трубок, можно объяснить ее химическим составом. Понимание вклада каждого легирующего элемента позволяет понять, почему 309S превосходит низколегированные марки при эксплуатации гибких шлангов при высоких температурах.

Повышенное содержание хрома в 309S — примерно 22–24 % против 18 % в 304 — загущает и стабилизирует защитную окалину оксида хрома, образующуюся на поверхности стали при высоких температурах. Эта более плотная окалина более прилипшая, менее склонна к растрескиванию во время термоциклирования и сохраняет защитные свойства при температурах, при которых более тонкая окалина 304 или 316 разрушается и приводит к быстрому окислению основного металла. Более высокое содержание никеля (12–15% по сравнению с 8–10% в стали 304) подавляет превращение аустенита в мартенсит, которое может произойти в марках с низким содержанием никеля во время операций жесткой формовки или термоциклирования, гарантируя, что холоднокатаная полоса сохраняет пластичность и вязкость аустенитной структуры на протяжении всего срока службы в шланговых сборках с оплеткой.

Почему холодная прокатка является обязательным методом обработки плетеной ленты

Производство ленты 309S для оплетки труб требует холодной прокатки, а не горячей прокатки, поскольку требования к размерам и поверхности плетеной шланговой проволоки и ленты не могут быть достигнуты только за счет горячей прокатки. Холодная прокатка — это процесс металлообработки, при котором стальная полоса проходит через прецизионные прокатные станы при комнатной температуре — ниже температуры рекристаллизации сплава — вызывая пластическую деформацию, которая одновременно уменьшает толщину и упрочняет материал.

Для оплетки трубок холоднокатаную полосу 309S обычно производят толщиной от 0,05 мм до 0,5 мм и шириной от 3 мм до 300 мм, в зависимости от геометрии оплетки и диаметра шланга. Эти чрезвычайно жесткие допуски по толщине — обычно составляющие ±0,005 мм или выше для прецизионных полос — достижимы только посредством холодной прокатки с тщательно контролируемыми циклами межпроходного отжига. Процесс холодной прокатки также обеспечивает гладкую, однородную поверхность (обычно Ra 0,2–0,8 мкм), что важно для надежного волочения полосы в профили круглого сечения, используемые в некоторых конструкциях оплеток, а также для предотвращения поверхностных дефектов, которые могут действовать как места концентрации напряжений во время повторяющихся изгибных деформаций оплетки.

Условия упрочнения и отпуска

Холодная прокатка значительно упрочняет аустенитную нержавеющую сталь. Холоднокатаная полоса 309S поставляется в нескольких состояниях отпуска, которые представляют собой различные степени холодной обработки, каждый из которых имеет различные профили механических свойств, подходящие для разных этапов процесса производства оплеточных трубок. Полностью отожженная полоса (отожженная на раствор при 1050–1120°C и закаленная в воде) имеет высочайшую пластичность и самый низкий предел текучести, что делает ее идеальной для операций глубокой вытяжки или жесткой формовки. Четвертьтвердые, полутвердые и полностью твердые закалки, полученные путем контролируемого холодного обжатия, обеспечивают постепенно более высокий предел текучести и прочность на разрыв при уменьшенном удлинении - выбор отпуска зависит от конкретных требований формования плетельного оборудования и требований к механической прочности готовой плетеной структуры.

Механические свойства холоднокатаной полосы 309S для изготовления оплеток

Механические свойства Холоднокатаная полоса 309S варьируются в зависимости от состояния отпуска и толщины, но следующие значения представляют типичные свойства отожженной полосы в диапазоне толщин, наиболее часто используемом для изготовления оплеточных трубок:

Высокая величина удлинения отожженной ленты 309S — минимум 40 % — особенно важна для изготовления оплеточных трубок. В процессе плетения полоса или проволока подвергается многократному изгибанию, переплетению и циклическому натяжению, когда она обматывается вокруг внутреннего сердечника шланга. Материал с недостаточным удлинением может расколоться или сломаться в точках переплетения под действием повторяющихся изгибных деформаций. Аустенитная микроструктура 309S с ее гранецентрированной кубической кристаллической структурой обеспечивает множественные системы скольжения, необходимые материалу для того, чтобы выдерживать эту сложную пластическую деформацию без хрупкого разрушения.

Применение оплеточной трубки, где указана полоса 309S

Сочетание стойкости к высокотемпературному окислению, стойкости к водной коррозии и пластичности, необходимой для выдерживания оплетки и изгиба, делает холоднокатаную полосу 309S предпочтительным материалом для нескольких требовательных категорий применения оплеточных трубок. Понимание контекста конечного использования каждого применения проясняет, почему требуются конкретные свойства 309S, а не альтернативы с более низким содержанием сплавов.

• Гибкие разъемы выхлопа: Выхлопные системы автомобилей и тяжелых транспортных средств требуют гибких участков шлангов в оплетке на соединениях коллектора и между неподвижными компонентами выхлопной системы, чтобы поглощать движение двигателя, тепловое расширение и вибрацию без усталостного растрескивания. Эти разъемы работают при температуре выхлопных газов от 600°C до более 900°C в зависимости от условий нагрузки двигателя. Слой оплетки — обычно полоса 309S или 321 — должен сохранять свои механические свойства и стойкость к окислению на протяжении всего срока службы 150 000 км и более, подвергаясь сотням тысяч термических расширений и сжатий.
• Промышленный высокотемпературный гибкий шланг: Технологические трубопроводы на нефтехимических заводах, объектах электроэнергетики и промышленных печных системах требуют гибких секций шлангов, которые могут переносить высокотемпературные газы, пар или технологические жидкости, при этом компенсируя вибрацию оборудования и тепловые движения. Шланги в сборе с оплеткой из 309S в этих случаях могут работать непрерывно при температуре 800–1000°C и внутреннем давлении до 20 бар или выше, в зависимости от технических характеристик внутренней оболочки и оплетки.
• Соединения компонентов печи: В промышленных печах, печах и оборудовании для термообработки используются плетеные шланги из нержавеющей стали для соединения коллекторов горелок, линий подачи газа и систем циркуляции атмосферы. Интенсивная тепловая среда внутри печей требует максимально возможной стойкости к окислению в гибком соединительном материале, а 309S — это минимальная марка, обычно указываемая для непрерывной эксплуатации печи при температуре выше 900°C.
• Применение в аэрокосмической отрасли и газовых турбинах: Гибкие линии подачи топлива, отбираемого воздуха и охлаждающего воздуха в авиационных двигателях и вспомогательных силовых установках требуют использования плетеных шлангов, которые сочетают в себе устойчивость к высоким температурам с легкостью и гибкостью, требуемыми требованиями авиакосмической сборки. Лента 309S используется в слоях оплетки композитных шлангов в сборе в этих целях, часто в сочетании с внутренними вкладышами из ПТФЭ или гофрированной трубы из нержавеющей стали 321.

Основные требования к спецификациям при закупке холоднокатаной полосы 309S

Приобретение холоднокатаной полосы 309S для производства оплеточных трубок требует проверки набора технических характеристик, выходящих за рамки обозначения базовой марки. Поставщики, предлагающие «полосу 309S», значительно различаются по точности контроля размеров, качеству поверхности и предоставляемой документации, поэтому перед заключением отношений поставок необходимо подтвердить следующие требования:

• Допуск по толщине: Для оплетки строгие допуски по толщине необходимы для обеспечения единообразия геометрии оплетки и механических характеристик. Укажите допуск по толщине на уровне ±0,005 мм или выше для полосы толщиной менее 0,2 мм и ±0,01 мм для полосы в диапазоне 0,2–0,5 мм. Непостоянная толщина ленты приводит к неравномерному покрытию оплетки и непредсказуемым номинальным значениям давления в готовом шланге в сборе.
• Допуск по ширине и состояние кромки: Полоса с надрезом, используемая для плетения, должна иметь одинаковую ширину (обычно ±0,05 мм) и чистые края без заусенцев. Щелевые заусенцы действуют как концентраторы напряжений, которые вызывают усталостные трещины в точках переплетения при повторяющихся циклических изгибах. Лента с фрезерованной кромкой не подходит для плетения — следует использовать только кромочную полосу с прецизионным разрезом, полученную на квалифицированном предприятии по продольной резке.
• Поверхностная обработка: Поверхность полосы не должна иметь ямок, швов, нахлестов, включений окалины и следов прокатки. Для плетеных изделий стандартным является обработка поверхности блестящим отжигом (BA) или 2B. 2B (холодная прокатка, отжиг и дрессировка) обеспечивает гладкую, равномерную поверхность с Ra обычно 0,1–0,5 мкм, которая совместима с волочением в штампе и обеспечивает приемлемые усталостные характеристики при напряжении оплетки.
• Сертификация и отслеживание материалов: Требуются сертификаты заводских испытаний (MTC) в соответствии с EN 10204, тип 3.1 (или эквивалентным стандартом ASTM) с полным химическим составом, механическими свойствами, номером плавки и размерными данными. Для применения в аэрокосмической отрасли и сосудах под давлением может потребоваться дополнительная сертификация независимой инспекции. Полная прослеживаемость нагрева от рулона ленты до исходного плавления является обязательной для большинства конечных применений в регулируемых отраслях.

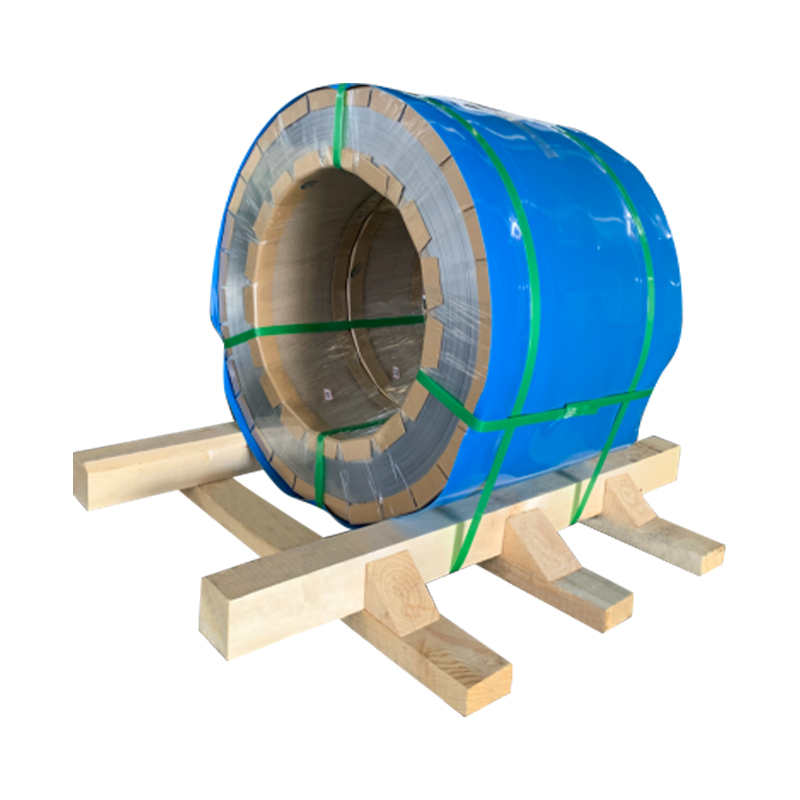

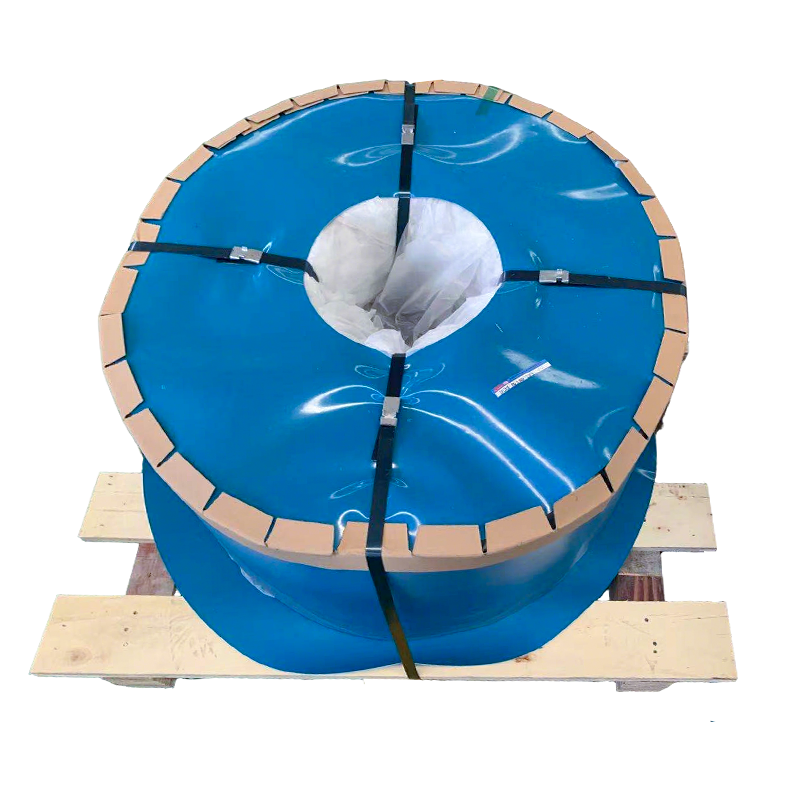

• Упаковка и хранение рулонов: Холоднокатаная полоса 309S for braiding is typically supplied on precision-wound coils with specific inside diameter (ID) and outside diameter (OD) dimensions matched to the bobbin specifications of the braiding machinery. Confirm coil ID, OD, and maximum coil weight with the braiding machine manufacturer before specifying coil dimensions with your strip supplier to ensure uninterrupted feeding of the braiding equipment without strip overlap, tangling, or tension variation during unwinding.

Сотрудничество с поставщиком полосы, имеющим специальный опыт в производстве прецизионной холоднокатаной нержавеющей стали для оплеточных труб, а не с обычным сервисным центром, режущим стандартную рулонную заготовку, позволит постоянно обеспечивать более высокую точность размеров, качество поверхности и стабильность от партии к партии. Небольшая надбавка, обычно связанная со специализированными поставщиками прецизионных полос, многократно окупается за счет сокращения времени простоя оплеточной машины, снижения процента брака из-за дефектов ленты и более стабильного качества сборки готового шланга на протяжении всего производственного цикла.

Что такое нержавеющая сталь 301 и почему она используется для пружин?

Нержавеющая сталь марки 301 — это аустенитный хромоникелевый сплав нержавеющей стали, который завоевал доминирующее положение в производстве пружин благодаря своей исключительной способности к деформационному упрочнению — процессу, при котором прочность и твердость материала резко возрастают по мере его холодной прокатки или холодной вытяжки до все более тонких размеров. В отличие от нержавеющей стали 304, которая является более широко признанной аустенитной маркой общего назначения, в состав стали 301 входит меньшее содержание хрома и никеля, что делает ее аустенитную фазу менее стабильной и, следовательно, более чувствительной к наклепу в результате холодной деформации. Эта характеристика позволяет производителям полос поставлять нержавеющую сталь 301 в диапазоне точно контролируемых условий отпуска — от отожженного до полностью закаленного — каждый из которых предлагает различное сочетание прочности на разрыв, предела текучести и пластичности, чтобы соответствовать конкретным механическим требованиям изготавливаемой пружины.

Пружины функционируют путем накопления и высвобождения упругой энергии, а материал, из которого они изготовлены, должен выдерживать повторяющиеся циклы прогиба без остаточной деформации (свойство, известное как сопротивление усталости), сохраняя при этом достаточный диапазон упругости, чтобы вернуться к своей исходной геометрии после каждого цикла нагрузки. Высокая прочность на разрыв, достигаемая холоднокатаной полосой 301, в сочетании с ее хорошей коррозионной стойкостью и постоянными размерными допусками делает ее предпочтительным материалом для плоских пружин, часовых пружин, пружин, пластинчатых пружин и стопорных колец в различных отраслях промышленности, от прецизионной электроники до автомобильных компонентов и медицинских устройств.

Химический состав и его влияние на работу пружины

Понимание номинального химического состава нержавеющей стали 301 помогает инженерам и специалистам по снабжению понять, почему она ведет себя иначе, чем другие аустенитные марки и почему ее специфический химический состав хорошо подходит для производства пружинных полос. Диапазоны составов, указанные в таких стандартах, как ASTM A666, EN 10151 и JIS G4313, определяют окно легирования, в которое должна попадать полоса 301.

Относительно более низкое содержание никеля в 301 по сравнению с 304 (который содержит 8,0–10,5% никеля) является ключевой особенностью состава, которая делает 301 более упрочняемым. Менее стабильная аустенитная фаза с большей готовностью превращается в мартенсит, вызванный деформацией, во время холодной прокатки, и именно это мартенситное превращение - в сочетании с дислокационным упрочнением в остаточном аустените - приводит к резкому увеличению прочности на разрыв, достижимому в закаленной полосе 301. Компромиссом является умеренное снижение коррозионной стойкости по сравнению с 304, но для большинства применений пружин в неагрессивных средах коррозионные характеристики 301 вполне достаточны.

Обозначения температур и механические свойства пружинной ленты

Характер полоса из нержавеющей стали 301 описывает степень наклепа, который он получил, и непосредственно определяет его механические свойства. Проектировщики пружин должны указать правильный закал, соответствующий уровням напряжения, которые пружина будет испытывать при эксплуатации: слишком мягкий закал приведет к постоянной деформации под нагрузкой, а чрезмерно твердый закал может не обладать пластичностью, необходимой для формирования геометрии пружины без растрескивания. Стандартные обозначения закалки, используемые при закупке пружинных полос, соответствуют ASTM A666 и эквивалентным международным стандартам.

• Отожженный (мягкий): Состояние отжига на раствор, без холодной обработки после отжига. Предел прочности обычно составляет 620–760 МПа. Обеспечивает максимальную пластичность и формуемость пружин сложной геометрии, требующих операций сильного изгиба или глубокой вытяжки. Не используется там, где требуется высокий диапазон упругости.
• 1/4 твердый (легкий холоднокатаный): Легкая холодная обработка, нанесенная после отжига. Предел прочности обычно 860–1000 МПа. Подходит для пружин, требующих умеренной формовки, с повышенной прочностью по сравнению с отожженным материалом. Используется там, где геометрия пружины не позволяет обеспечить малый радиус изгиба, необходимый для более твердых закалок.
• 1/2 твердый (среднехолоднокатаный): Промежуточная холодовая редукция. Предел прочности обычно составляет 1035–1170 МПа. Практический компромисс между формуемостью и характеристиками пружины для многих случаев применения плоских и пружинных пружин. Широко имеется в наличии у дистрибьюторов ленты.
• 3/4 Сложно: Значительное снижение холода. Предел прочности обычно 1170–1310 МПа. Используется для пружин, требующих высокой несущей способности с ограниченным прогибом. В этом состоянии требования к минимальному радиусу изгиба становятся более строгими, и их необходимо соблюдать во время формовки, чтобы избежать растрескивания.
• Полный Хард: Максимальное практическое снижение холода. Предел прочности при растяжении обычно составляет минимум 1310 МПа, в производственной полосе обычно достигает 1450–1550 МПа. Обеспечивает самый высокий диапазон упругости и жесткость пружины. Минимальный радиус изгиба является наиболее ограничительным — часто в 2–4 раза превышает толщину полосы для изгибов поперек направления прокатки — и операции формования должны быть тщательно спроектированы, чтобы избежать разрушения.

Важно отметить, что значения механических свойств различаются между производителями и между отдельными катушками одного и того же производителя в пределах допусков, определенных действующим стандартом. Разработчики пружин должны проектировать пружины с минимальной указанной прочностью на разрыв для соответствующего отпуска и сверять фактические свойства витков с сертификатом завода, поставляемым с каждой партией. Для критически важных применений пружин в медицинских устройствах, аэрокосмических компонентах или прецизионных инструментах в дополнение к сертификатам испытаний отдельных рулонов могут потребоваться статистические данные о технологических возможностях от производителя полосы.

Допуски на размеры, критически важные для закупки пружинных полос

Постоянство размеров пружинной ленты из нержавеющей стали 301 — это не просто предпочтение качества — это функциональное требование, которое напрямую влияет на стабильность характеристик пружины от детали к детали и от витка к витку. Толщина, ширина, плоскостность и состояние кромок полосы влияют на характеристики отклонения пружины от нагрузки, точность формованной геометрии и эффективность процесса штамповки или формования, используемого для изготовления пружины.

Допуски по толщине

Толщина является наиболее механически значимым размером пружинной ленты, поскольку жесткость пружины пропорциональна кубу толщины (в плоских пружинах) или четвертой степени диаметра проволоки (в спиральных пружинах). Даже небольшие пропорциональные изменения толщины приводят к относительно большим изменениям жесткости пружины и нагрузки при прогибе. Для прецизионных пружин допуски по толщине составляют ±0,005 мм или меньше для тонкой полосы толщиной менее 0,5 мм и ±1% от номинальной толщины для более толстых листов. Стандартные коммерческие допуски по ASTM A666 или EN 10151 могут быть шире, чем требуется для прецизионных пружин, что приводит к необходимости явно указывать более жесткие допуски в спецификации на закупку, а не полагаться только на стандартные допуски.

Допуски по ширине и состояние кромок

Допуски по ширине влияют на точность формовки штампованных заготовок пружин и нагрузочную ширину плоских пружин. Пружинная лента обычно поставляется с прорезями по краям, полученными путем ротационной резки более широких основных витков. Качество кромки прорези — острота и однородность профиля кромки — влияет на риск возникновения усталостных трещин, поскольку заусенцы, краевые волны или трещины на кромке прорези создают концентрации напряжений, которые становятся местами зарождения усталостных трещин при циклической нагрузке. Высококачественные кромки с прецизионным разрезом и контролируемой высотой заусенцев (обычно менее 5% толщины полосы) являются стандартным требованием для пружин, требующих критической усталости. Там, где требуется высочайшее качество кромки, можно указать условия прокатки или зачистки кромок, хотя это увеличивает стоимость обработки.

Плоскостность и выпуклость

Плоскостность — отсутствие набора катушек, арбалетов и продольной волнистости — имеет решающее значение для стабильных операций штамповки и формовки. Полоса с чрезмерным набором витков или арбалетом не будет лежать ровно в прогрессивных матрицах, что приведет к неправильному совмещению элементов штамповки и изменению геометрии сформированной пружины. Развал — боковая кривизна полосы по ее длине — приводит к смещению полосы от центра в системах подачи, застреванию автоматических штамповочных линий и образованию лома. Как плоскостность, так и выпуклость должны определяться с учетом допусков, достижимых с помощью оборудования для правки и правки натяжением, используемого производителем полосы, и должны быть проверены при входном контроле перед выпуском полосы в производство.

Состояние поверхности и варианты отделки пружинной ленты 301

Состояние поверхности пружинной ленты из нержавеющей стали 301 влияет на несколько аспектов производительности и производства пружины, включая усталостную долговечность, поведение при трении при скользящем контакте, внешний вид и адгезию любых поверхностных покрытий, нанесенных после формовки пружины.

• Яркий отжиг (BA): Производится путем отжига в печи с контролируемой атмосферой, что предотвращает окисление поверхности, в результате чего поверхность становится зеркальной с высокой отражающей способностью. Отделка BA имеет самую низкую шероховатость поверхности по сравнению со стандартными фрезерными покрытиями и предпочтительна для пружин видимого применения, а также для компонентов, для которых важна чистота поверхности, таких как оборудование для пищевой промышленности и прецизионные инструменты.
• 2Б отделка: Наиболее распространенный вариант прокатной обработки холоднокатаной нержавеющей полосы — гладкая, умеренно отражающая поверхность, получаемая путем легкой холодной прокатки после отжига. Отделка 2B является стандартной отправной точкой для большинства холоднокатаных пружинных лент и подходит для большинства промышленных пружин, где внешний вид не является основным требованием.
• Холоднокатаная твердая отделка: Рессорная полоса из твердой закалки обычно имеет поверхность от слегка матовой до полублестящей, полученную в результате проходов холодной прокатки, которые улучшают механические свойства. Шероховатость поверхности обычно выше, чем у отожженной поверхности 2B, но вполне приемлема для большинства требований к характеристикам пружин.
• Электролитическая полировка: Электрополировка, применяемая после пружинной формовки в качестве постобработки, удаляет тонкий однородный поверхностный слой, устраняя неровности поверхности и остатки механической обработки или образуя следы, которые могут выступать в качестве мест возникновения усталости. Электрополированные пружины 301 используются в медицинских приборах, фармацевтическом оборудовании и в приложениях, требующих многоцикловой усталости, где требуется максимальная усталостная долговечность.

Типичные применения пружин с использованием полосы из нержавеющей стали 301

Сочетание высокой прочности, контролируемой эластичности, коррозионной стойкости и немагнитных свойств в закаленной полосе 301 делает ее подходящей для широкого спектра типов пружин в различных отраслях промышленности. Понимание того, где чаще всего указывается номер 301, помогает инженерам подтвердить, что он подходит для нового применения, или определить существующие прецеденты применения, которые поддерживают выбор материала.

• Плоские пружины и консольные пружины: Используется в электрических разъемах, контактах аккумуляторов, переключающих механизмах и компонентах реле, где плоский пружинный элемент обеспечивает контактное усилие или позиционную предварительную нагрузку. Постоянная толщина и плоскостность прецизионной полосы 301 необходимы для повторяемости контактного усилия в сборках разъемов большого объема.
• Часовые пружины и спиральные пружины: Спиральные плоские пружины, намотанные в спиральную конфигурацию, накапливают и высвобождают энергию вращения в таких механизмах, как втягивающиеся катушки для шнура, втягивающие устройства ремней безопасности и прецизионные движения инструментов. Высокая прочность на растяжение полностью жесткой стали 301 максимизирует энергоемкость пружины в компактном корпусе.
• Защелкивающиеся пружины и защелкивающиеся купола: Бистабильные плоские пружинные элементы, используемые в тактильных переключателях, мембранных клавиатурах и кнопках бытовой электроники. Характеристики пружины с жесткими допусками — сила срабатывания, ход и коэффициент защелкивания — очень чувствительны к толщине полосы и консистенции отпуска, что делает полосу 301 с жесткими допусками предпочтительным материалом для производства пружин в больших объемах.
• Стопорные кольца и стопорные кольца: Штампованные или изготовленные из полосы 301 стопорные кольца обеспечивают осевую фиксацию компонентов на валах и в отверстиях. Характеристики упругости полосы после формования должны быть точно учтены при проектировании оснастки для достижения заданного свободного диаметра и силы удержания.
• Пружины медицинского оборудования: В возвратных пружинах хирургических инструментов, пружинах поршня шприца, гибких элементах имплантируемых устройств и контактных пружинах диагностического оборудования используется 301 из-за сочетания высокой прочности, коррозионной стойкости в стерилизационных средах и немагнитного поведения, совместимого с приложениями, смежными с МРТ.
• Автомобильная обшивка и зажимные пружины: В зажимах для крепления панели, зажимах для прокладки жгутов проводов и пружинах крепления обшивки в салоне автомобиля используется полоса 301, обеспечивающая сочетание прочности, устойчивости к коррозии и совместимости с автоматизированным сборочным оборудованием.

Как правильно указать пружинную ленту из нержавеющей стали 301

Полная и однозначная спецификация материала для пружинной ленты из нержавеющей стали 301 предотвращает замену поставщиком неэквивалентных материалов, позволяет избежать получения полосы, которая соответствует стандартным допускам, но не более жестким требованиям применения, и обеспечивает четкую основу для входного контроля и управления качеством поставщика. Хорошо написанная спецификация пружинной ленты 301 должна включать следующие элементы.

• Применимый стандарт и класс: Прямо ссылайтесь на руководящий стандарт — например, ASTM A666, класс 301, EN 10151, класс 1.4310 или JIS G4313 SUS301 — вместо того, чтобы просто указывать «нержавеющую сталь 301», что оставляет неопределенными применимые требования к допускам и свойствам.
• Обозначение темперамента: Укажите требуемый закал — отожженный, твердый на 1/4, твердый на 1/2, твердый на 3/4 или полностью твердый — и укажите минимальные требования к прочности на разрыв в МПа. Если диапазон механических свойств уже стандартного диапазона отпуска, укажите как минимальный, так и максимальный пределы прочности на разрыв.
• Номинальные размеры и допуски: Укажите номинальную толщину и ширину с точными пределами допуска в миллиметрах, различая стандартные коммерческие допуски (которые могут быть приемлемы для некритических применений) и более жесткие прецизионные допуски, необходимые для производства пружин с высокими эксплуатационными характеристиками.
• Состояние края: Укажите, требуется ли кромка с надрезом, закругленная кромка или кромка без заусенцев, а для полосы с кромкой с надрезом укажите максимально допустимую высоту заусенцев как пропорцию толщины полосы.
• Поверхностная обработка: Укажите требуемое обозначение чистоты поверхности (2B, BA или другое) и любые требования к чистоте поверхности, шероховатости (Ra) или отсутствию дефектов, выходящие за рамки стандартных условий проката.

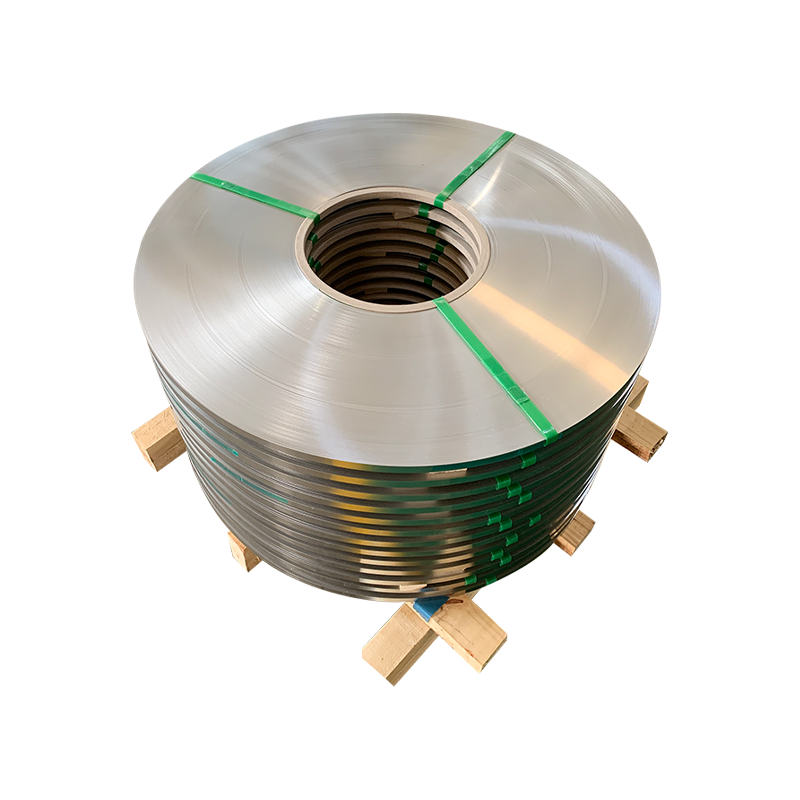

• Размеры и упаковка катушки: Укажите внутренний диаметр рулона, максимальный внешний диаметр и максимальный вес рулона, чтобы обеспечить совместимость с вашим оборудованием для разматывания и подачи. Также укажите любые требования к прокладке бумаги или пластика между слоями полосы для защиты поверхности во время хранения и транспортировки.
• Сертификат завода и требования к прослеживаемости: Укажите, что каждый рулон должен сопровождаться полным сертификатом заводских испытаний (EN 10204, тип 3.1 или тип 3.2, в зависимости от обстоятельств), включая химический состав, механические свойства и результаты контроля размеров, прослеживаемые для отдельного рулона по плавке и номеру рулона.

Сотрудничество с признанными дистрибьюторами специализированных стальных полос или поставщиками прямых прокатных станков, которые имеют очевидный опыт поставок прецизионных пружинных лент, а не с центрами обслуживания стали общего назначения, которые могут не поддерживать требуемые стандарты контроля размеров и документации, значительно снижает риск проблем с производительностью пружин, связанных с материалом, в производстве. Запрос рекомендаций от клиентов по сопоставимым пружинным приложениям и проверка возможностей поставщика по нарезке и контролю качества перед утверждением нового поставщика являются разумными шагами для любого применения, где стабильность характеристик пружины имеет коммерческое или функциональное значение.
